6. Графики и индикаторы

Выбрав в основном меню пункт «Графики» или нажав правую софт-кнопку в таблице котировок и выбрав там «Графики», Вы перейдете в окно графиков.

6.1. Описание типов графиков

Графики традиционно бывают трех типов – линейный, бары и японские свечи. Все графики имеют общие элементы, такие как:

• заголовок, в котором указана следующая информация: Валютная пара, период графика, используемый индикатор;
• ось времени – горизонтальная ось;
• ось цен – вертикальная ось.

6.1.1. Линейный график

Линейный график строится по одной из цен, в данном случае по цене закрытия периода (close).

Линейный график, по мнению трейдеров, обладает рядом преимуществ и недостатков.

Преимущества:

• удобство при поиске фигур технического анализа (паттернов).
• отсутствие избыточной информации

Недостатки:

• невозможно оценить, что происходило внутри торгового периода, были ли значительные подъемы или падения цен
• невозможно увидеть были ли гэпы (gaps) - ценовые разрывы между закрытием предыдущего и открытием последующего периода.

6.1.2. Бары

При построении барового графика используются уже все 4 основные значения цены: открытие (open), максимум (high), минимум (low) и закрытие (Close).

На графике каждый период обозначается вертикальной линией (представляющей собой диапазон колебания цен внутри периода), слева и справа от которой располагается по одной черте.

Каждый период, например час, выглядит следующим образом:

Верхний конец вертикальной черты показывает уровень максимальной цены, которую рынок достигал в данном периоде (максимум или high).

Соответственно, нижний конец вертикальной черты - минимальный уровень цены, который рынок достигал в течение данного периода (минимум или low).

Таким образом, вертикальная черта в целом представляет собой торговый диапазон периода (например, часа) или общие границы колебания цены внутри периода.

Черта слева представляет собой уровень цены, который был в начале периода и именуется ценой открытия (open).

Черта справа указывает уровень цены, который существовал на момент окончания периода (например, определенного часа) и называется ценой закрытия (close).

Поскольку правая черта означает цену на начало периода (открытие периода), а левая - цену на конец периода (закрытие периода), то если левая черта выше правой, это означает что цена на рынке forex за это период упала. Если наоборот - выросла.

Преимущества:

• Можно примерно оценить, что происходило внутри торгового периода, были ли значительные подъемы или падения цен
• Можно определить наличие гэпов

Недостатки:

• Трудно с первого взгляда оценить, вырос рынок за период или нет.
• Невозможно определить характер движения внутри периода (нужно переходить на более мелкие масштабы).

6.1.3. Японские свечи

График японских свечей схож по отображению и функциональности с баровым графиком, но более удобен для визуального.

При построении графика японских свечей также используются все 4 основные значения цены: открытие, максимум, минимум и закрытие (open, high, low, close). Каждая отдельная свеча также как и на баровом графике означает определенный период времени, например, 1 час.

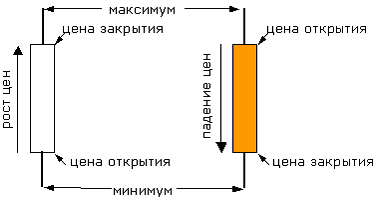

Широкая часть свечи (прямоугольник) называется телом (real body или джиттай). Тело - это ценовой диапазон между ценами открытия и закрытия. Заполненное тело свечи означает, что цена закрытия была меньше цены открытия периода, т.е. за период цен в целом упали (черная свеча - «ин-сен»).

Пустое тело свечи означает, что цена закрытия была больше цены открытия, т.е. цены внутри диапазона росли (белая свеча - «йо-сен»).

Линия над телом свечи называется верхней тенью (upper shadow или uwakage), а ее верхняя точка указывает максимум, который достигали цены внутри периода.

Линия под телом свечи называется нижней тенью (lower shadow или shitakage) и ее нижняя точка - это минимум, который достигали цены внутри периода.

6.2. Настройки графиков

Переключение между видами графиков, выбор валютной пары, периода графика и периода обновления происходит на экране настроек графиков:

Войти в настройки графиков можно из главного меню (левая софт-кнопка вашего телефона, пункт меню «Настройки»). В этом окне вы можете выбрать тип графика (линейный, бары, свечи), масштаб, валютную пару, а также период обновления - периодичность, с которой сервер запрашивает новые данные для графиков. Чем больше период обновления, тем меньше трафика потребляет mobile forex.

6.3. Описание индикаторов

Индикаторы являются основой технического анализа. В программе реализовано несколько наиболее полезных индикаторов.

Все индикаторы делятся на две группы. Индикаторы первой группы изображаются прямо на графике цены (например, скользящее среднее). Индикаторы второй группы отображаются под графиком в специальном окне (например, ADX).

Выбор индикатора осуществляется нажатием на кнопку «Индикаторы» в окне графиков правой софт-клавишей мобильного телефона. Из появившегося меню вы можете выбрать нужный индикатор, или же изменить параметры текущего индикатора с помощью пункта меню «Параметры».

Каждый индикатор имеет индивидуальные настройки, влияющие на его поведение и внешний вид. Например, настройки для индикатора Bollinger Bands:

Вызвать окно настроек индикатора можно из меню правой софт-клавиши , выбрав пункт меню «Параметры». При этом откроется окно настроек для отображаемого в данный момент индикатора.
